Shield

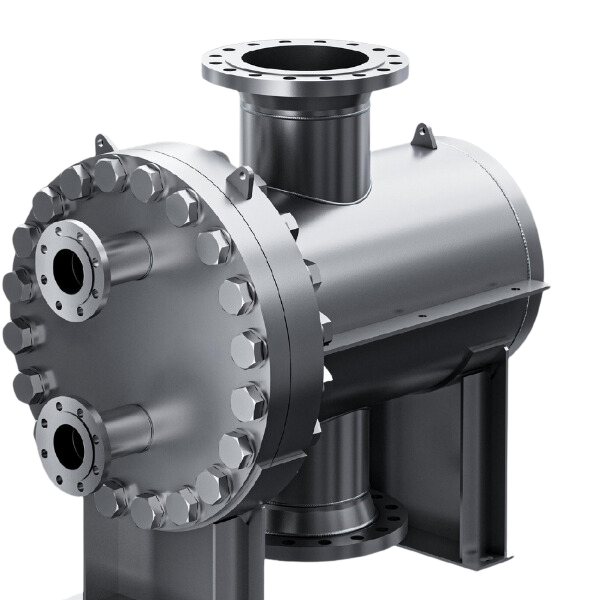

Кожухопластинчатые теплообменники SHIELD, оснащенные инновационными теплообменными пластинами JAG, это высокопроизводительное оборудование для сложных условий эксплуатации.

Shield

Особенности Конструкция Плита

Теплообменник SHIELD представляет собой новое, революционное решение, обеспечивающее не только повышенную турбулентность потока, но и обширную зону теплообмена.

Кожухо-пластинчатые теплообменники, как альтернатива кожухо- трубчатым теплообменникам, идеально подходят для работы при высоких давлениях и температурах. Дизайн нового SHIELD позволяет создать более компактный, легкий и, прежде всего, более эффективный теплообменник, идеально адаптируемый к индивидуальным требованиям.

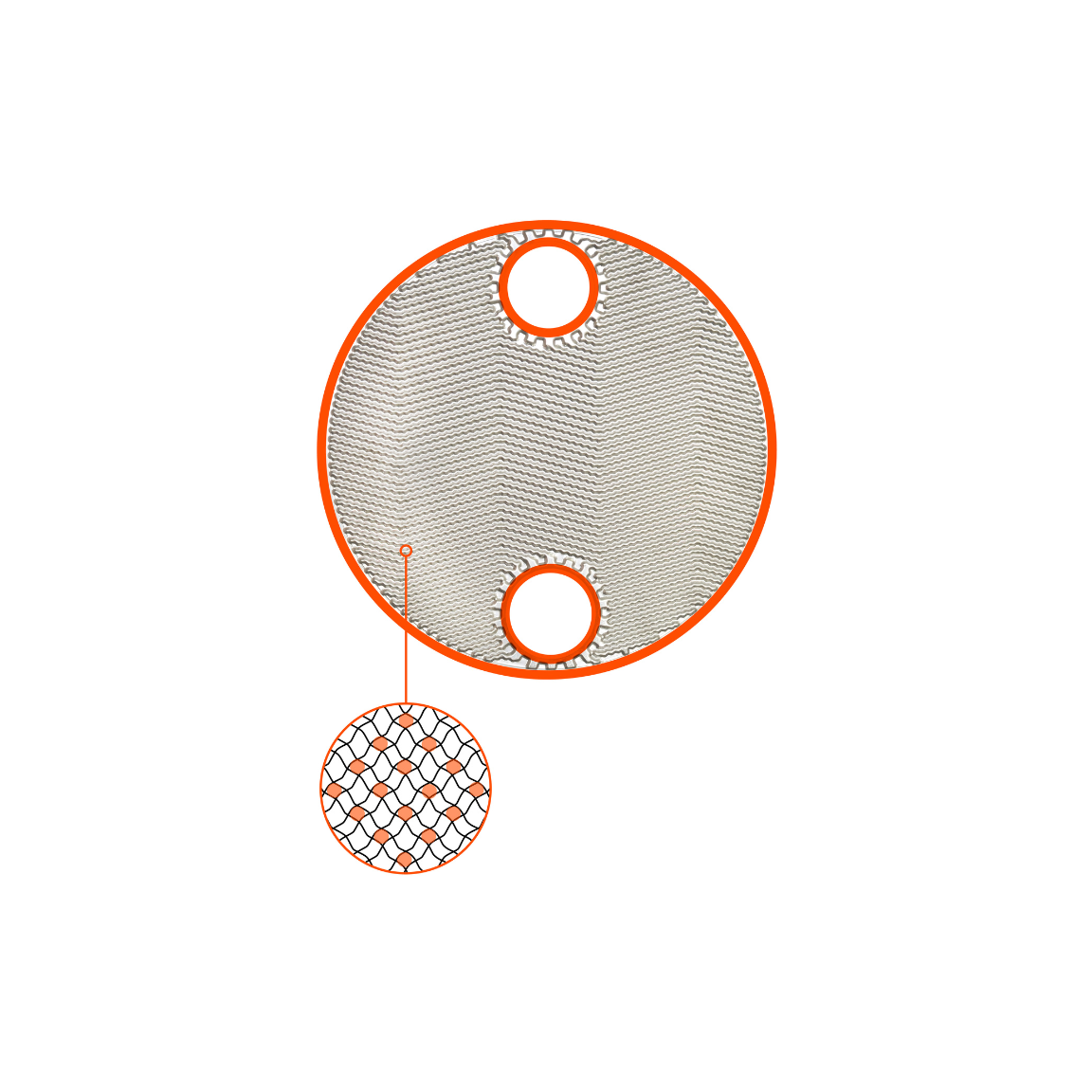

"неровная" конструкция канала создает более турбулентный поток, который улучшает теплообмен и уменьшает накопление отложений. Дополнительное преимущество - обширная зона теплообмена и снижение общего падения давления. Высокоэффективные теплообменники SHIELD с пластиной и кожухом обеспечивают надежное решение для применений, требующих высокого рабочего давления. Они идеально подходят для холодильной промышленности, а также для промышленных систем охлаждения и отопления. Они также идеально подходят для экономайзеров, газовых подогревателей и охладителей, систем очистки CIP и систем с агрессивными средами.

Спецификации

Особенности

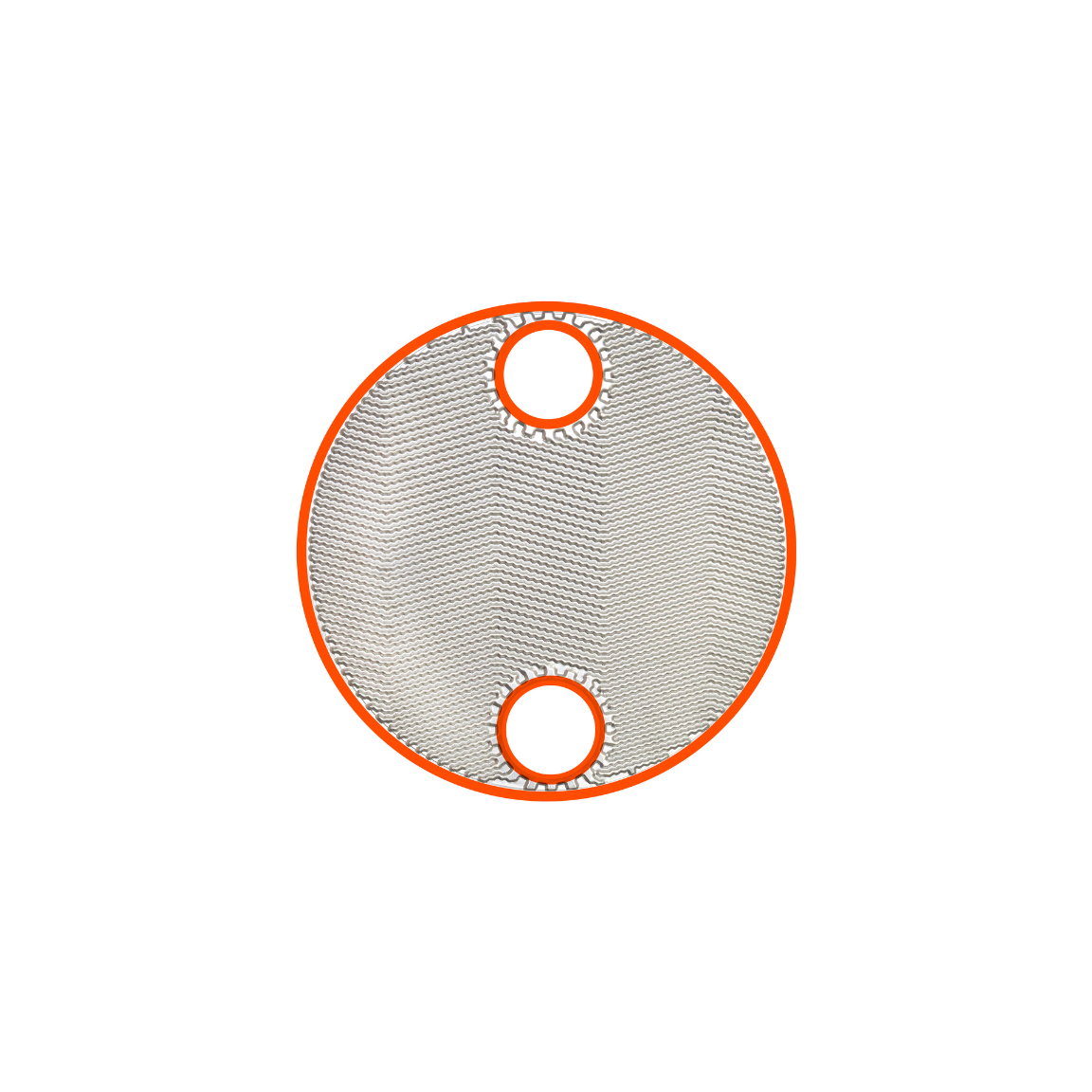

Инновационные пластины JAG

Оптимизированное использование

Конструкция теплообменного

Компактный размер

Доступный в различных вариантах

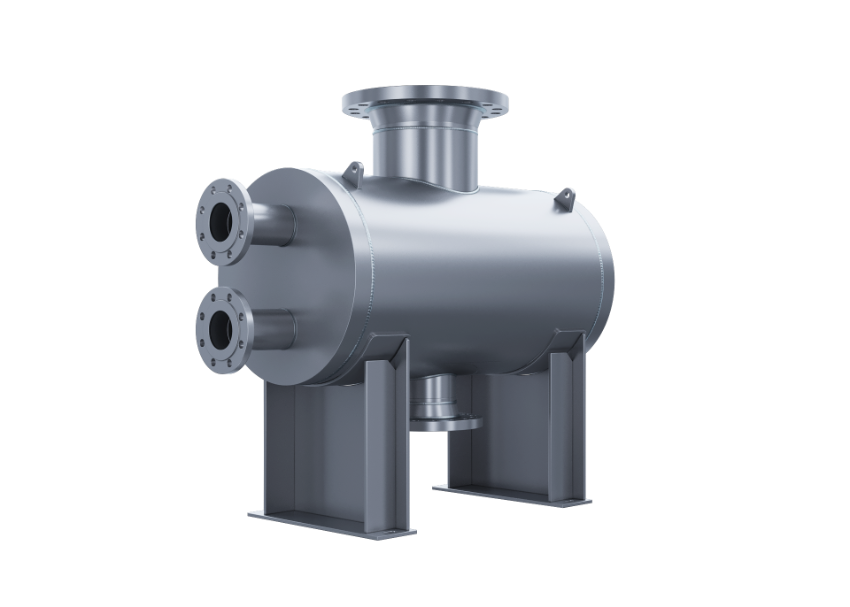

Конструкция

Кожух

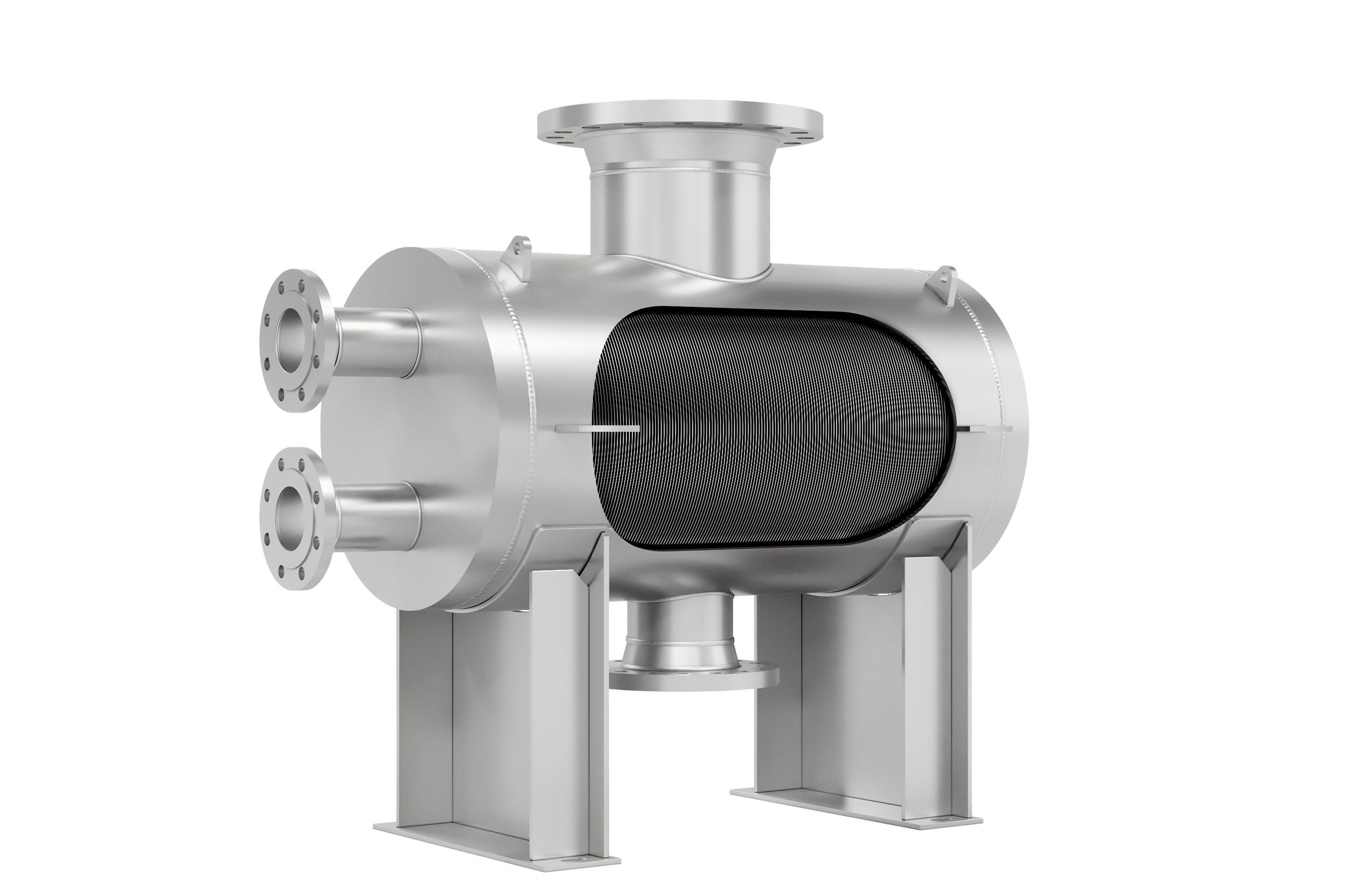

Пакет теплообменных пластин

Патрубки стороны пластин

Патрубки стороны кожуха

Shield

Подпоры

Ручки для переноса

УСИЛЕННАЯ КОНСТРУКЦИЯ ПЛАСТИНЫ

Пакет пластин заключен в прочную конструкцию. Пластины соединяются в паре с помощью лазерной сварки, а комплект пластин создается роботизированной системой TIG-сварки, что делает блок герметичным и устойчивым к переменным нагрузкам и тепловым перепадам.

ВАКУУМНАЯ СВАРКА ДЛЯ ПОВЫШЕНИЯ ПРОЧНОСТИ И НАДЕЖНОСТИ

Кроме того, существует возможность использования вакуумной сварки в качестве дополнительного метода соединения и усиления пластин, что позволяет значительно увеличить зону контакта и увеличить прочность конструкции. Все пластины соединены по всей внешней поверхности, в портах и дополнительно в нескольких оптимально выбранных точках в зоне теплообмена.
