Спецификация SafePLATE
Техническая карта
Технические данные
Таблица размеров Hexonic SafePLATE

Размеры теплообменников Hexonic SafePLATE

Таблицы серии SafePLATE (двухстенная конструкция): метрические и дюймовые данные из официальной спецификации

Метрические размеры мм · кг
Серия SafePLATE · PED
Размеры A–F, макс. число пластин и масса
Тип Размеры [мм] Макс. число пластин Масса [kg]
A B C D E F
LB47SP 68 360 418 126 28 10+2,7×NP 100 2,19+0,34×NP
LC140SP 170 490 580 260 28/38/100 11+2,6×NP 150 11,76+0,822×NP
NP — количество пластин Метрическая таблица SafePLATE (PED): размеры в миллиметрах, масса — функция количества пластин NP.
Имперические размеры inch · lb
Серия SafePLATE · PED
Габариты в дюймах и масса в фунтах
Тип Габариты [inch] Макс. число пластин Масса [lb]
A B C D E F
LB47SP 2,68 14,17 16,5 4,96 1,1 0,394+0,106×NP 100 4,828+0,749×NP
LC140SP 6,69 19,29 22,8 10,2 1,6 0,433+0,102×NP 150 25,926+1,812×NP
Inch / lb — пересчитанные значения Империческая таблица SafePLATE (PED): размеры в дюймах, масса — в фунтах, зависимости от NP идентичны метрическим.
Техническая карта

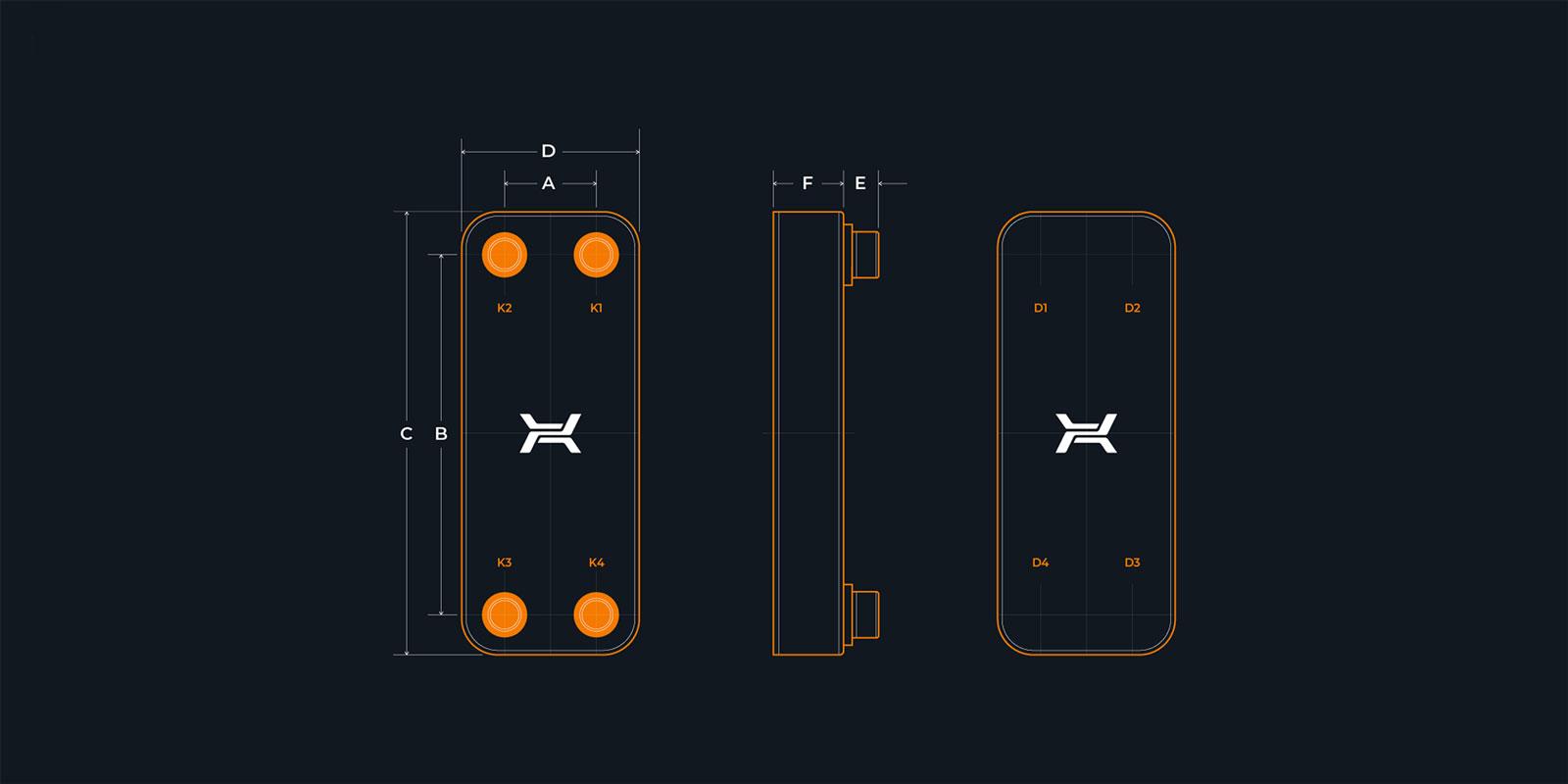

Технический чертеж
