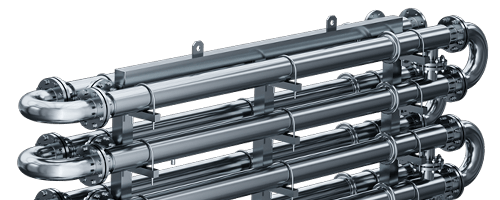

Спецификация ST

Технические данные

Таблица размеров Hexonic ST

Метрические размеры мм · m²

Серия ST · модуль 3м / 6м
Площадь обмена 3M / 6M

Тип	Ø стор. продукта [мм]	Ø плaща [мм]	Присоединение продукт-стороны	Присоединение плaща (опт. I)	Присоединение плaща (опт. II)	Площадь 3 м [m²]	Площадь 6 м [m²]
ST 32/50	42,4	60,3	DN32	DN32	-	0,37	0,77
ST 50/80	60,3	88,9	DN50	DN50	-	0,53	1,10
ST 65/100	76,1	114,3	DN65	DN65	DN80	0,67	1,39
ST 80/100	88,9	114,3	DN80	DN65	DN80	0,78	1,62
ST 100/125	114,3	139,7	DN100	DN80	DN100	1,00	2,08
ST 100/150	114,3	168,3	DN100	DN100	DN125	1,00	2,08
ST 125/150	139,7	168,3	DN125	DN100	DN125	1,23	2,54
ST 150/200	168,3	219,1	DN150	DN125	DN150	1,48	3,07
ST 200/250	219,1	273	DN200	DN150	DN200	1,93	3,99

Метрика Площадь обмена по модулю 3 м и 6 м. :contentReference[oaicite:2]{index=2}

Имперические размеры inch · ft²

Серия ST · модуль 3м / 6м
Площадь обмена 3M / 6M

Тип	Ø стор. продукта [in]	Ø плaща [in]	Присоединение продукт-стороны	Присоединение плaща (опт. I)	Присоединение плaща (опт. II)	Площадь 3 м [ft²]	Площадь 6 м [ft²]
ST 32/50	1,67	2,37	DN32	DN32	-	3,98	8,29
ST 50/80	2,37	3,50	DN50	DN50	-	5,70	11,84
ST 65/100	3,00	4,50	DN65	DN65	DN80	7,21	14,96
ST 80/100	3,50	4,50	DN80	DN65	DN80	8,40	17,44
ST 100/125	4,50	5,50	DN100	DN80	DN100	10,76	22,39
ST 100/150	4,50	6,63	DN100	DN100	DN125	10,76	22,39
ST 125/150	5,50	6,63	DN125	DN100	DN125	13,24	27,34
ST 150/200	6,63	8,63	DN150	DN125	DN150	15,93	33,05
ST 200/250	8,63	10,75	DN200	DN150	DN200	20,77	42,95

Империка Данные по спецификации в дюймах и ft². :contentReference[oaicite:3]{index=3}
