Спецификация S
Техническая карта
Технические данные
Таблица размеров Hexonic S

Размеры теплообменников Hexonic S

Серия S — кожухотрубные со змеевиком; ниже полная копия таблиц из спецификации (метрические и имперические единицы).

Метрические размеры мм · m² · кг · л
Jedn. metryczne · PED / ASME
A–D, Dz, α, площадь, Ø трубки, масса и объёмы
Тип A [mm] B [mm] C [mm] D [mm] Dz [mm] α [mm] Площадь [m²] Ø трубки [mm] Масса [kg] Объём трубной стороны [l] Объём стороны кожуха [l]
S1 (K) 160 700 1060 159 3 8 32 6,2 8,1
S 0 X(K) 204 911 1026 300 139,7 100 2,3 8 24 3,3 6,2
S 1 X(K) 206 993 1108 302 159 100 3,1 8 22 4,5 9,8
Метрика (мм / m² / кг / л) Для S1 (K) в исходной таблице отсутствуют значения объёмов, поэтому соответствующие ячейки пустые.
Имперические размеры inch · ft² · lb · gal
Jedn. imperialne · PED / ASME
A–D, Dz, α, площадь, Ø трубки, масса и объёмы
Тип A [in] B [in] C [in] D [in] Dz [in] α [in] Площадь [ft²] Ø трубки [in] Масса [lb] Объём трубной стороны [gal] Объём стороны кожуха [gal]
S1 (K) 6,30 27,56 41,73 6,26 32,29 0,3 70,55 1,64 2,14
S 0 X(K) 8,03 35,87 40,39 11,81 5,50 3,94 24,76 0,3 52,91 0,87 1,64
S 1 X(K) 8,11 39,09 43,62 11,89 6,26 3,94 33,37 0,3 48,50 1,19 2,59
Имперические единицы Данные повторяют блок «Jedn. imperialne» спецификации S; для S1 (K) объёмы в галлонах в источнике не указаны.
Техническая карта

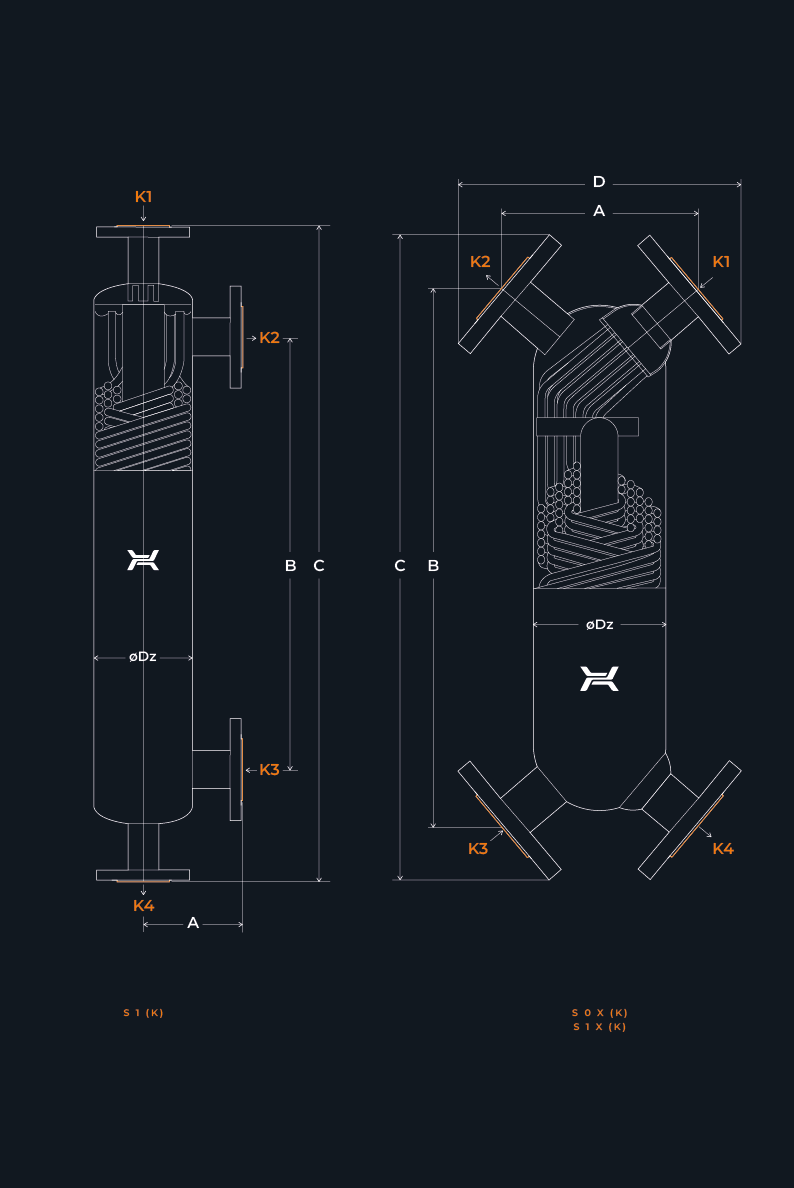

Технический чертеж
