Спецификация REV

Техническая карта

Технические данные

Размеры теплообменников Hexonic REV

Серия REV — кожухотрубные бассейновые теплообменники с 3-ходовым пучком труб, данные взяты из спецификации REV (исполнения REV…S и REV…).

Метрические размеры мм · m² · кг · л

Единицы метрические · PED/ASME
Размеры A–C, Dz, площадь, диаметр трубки, масса и объёмы

Тип	A	B	C	Dz	Площадь [m²]	Ø трубки [mm]	Масса [kg]	Объём трубы [l]	Объём кожуха [l]
REV250S	140	170	353	101,6	0,29	8	3,8	0,81	1,26
REV350S	140	270	453	101,6	0,41	8	4,8	0,99	1,76
REV500S	140	420	603	101,6	0,59	8	6,3	1,27	2,53
REV750S	140	670	853	101,6	0,89	8	8,7	1,73	3,77
REV1000S	140	920	1103	101,6	1,18	8	11,1	2,19	5,03
REV250	134	170	348	102	0,29	8	3,8	0,81	1,26
REV350	134	270	448	102	0,41	8	4,8	0,99	1,76
REV500	134	420	598	102	0,59	8	6,3	1,27	2,53
REV750	134	670	848	102	0,89	8	8,7	1,73	3,77
REV1000	134	920	1098	102	1,18	8	11,1	2,19	5,03

Метрика (мм / m² / кг / л) Таблица повторяет блок «Единицы метрические» для REV на сайте Hexonic.

Имперические размеры inch · ft² · lb · gal

Единицы имперические · PED/ASME
Размеры A–C, Dz, площадь, диаметр трубки, масса и объёмы

Тип	A	B	C	Dz	Площадь [ft²]	Ø трубки [in]	Масса [lb]	Объём трубы [gal]	Объём кожуха [gal]
REV250S	5,51	6,69	13,90	4,00	3,15	0,31	8,38	0,21	0,33
REV350S	5,51	10,63	17,83	4,00	4,43	0,31	10,58	0,26	0,46
REV500S	5,51	16,54	23,74	4,00	6,34	0,31	13,89	0,34	0,67
REV750S	5,51	26,38	33,58	4,00	9,53	0,31	19,18	0,46	1,00
REV1000S	5,51	36,22	43,43	4,00	12,72	0,31	24,47	0,58	1,33
REV250	5,3	6,7	13,7	4	3,1	0,31	8,4	0,2	0,3
REV350	5,3	10,6	17,6	4	4,4	0,31	10,6	0,3	0,5
REV500	5,3	16,5	23,5	4	6,4	0,31	13,9	0,3	0,7
REV750	5,3	26	33,4	4	9,6	0,31	19,2	0,5	1
REV1000	5,3	36,2	43,2	4	12,7	0,31	24,5	0,6	1,3

Имперические единицы Таблица повторяет блок «Единицы имперические» для REV.

Техническая карта

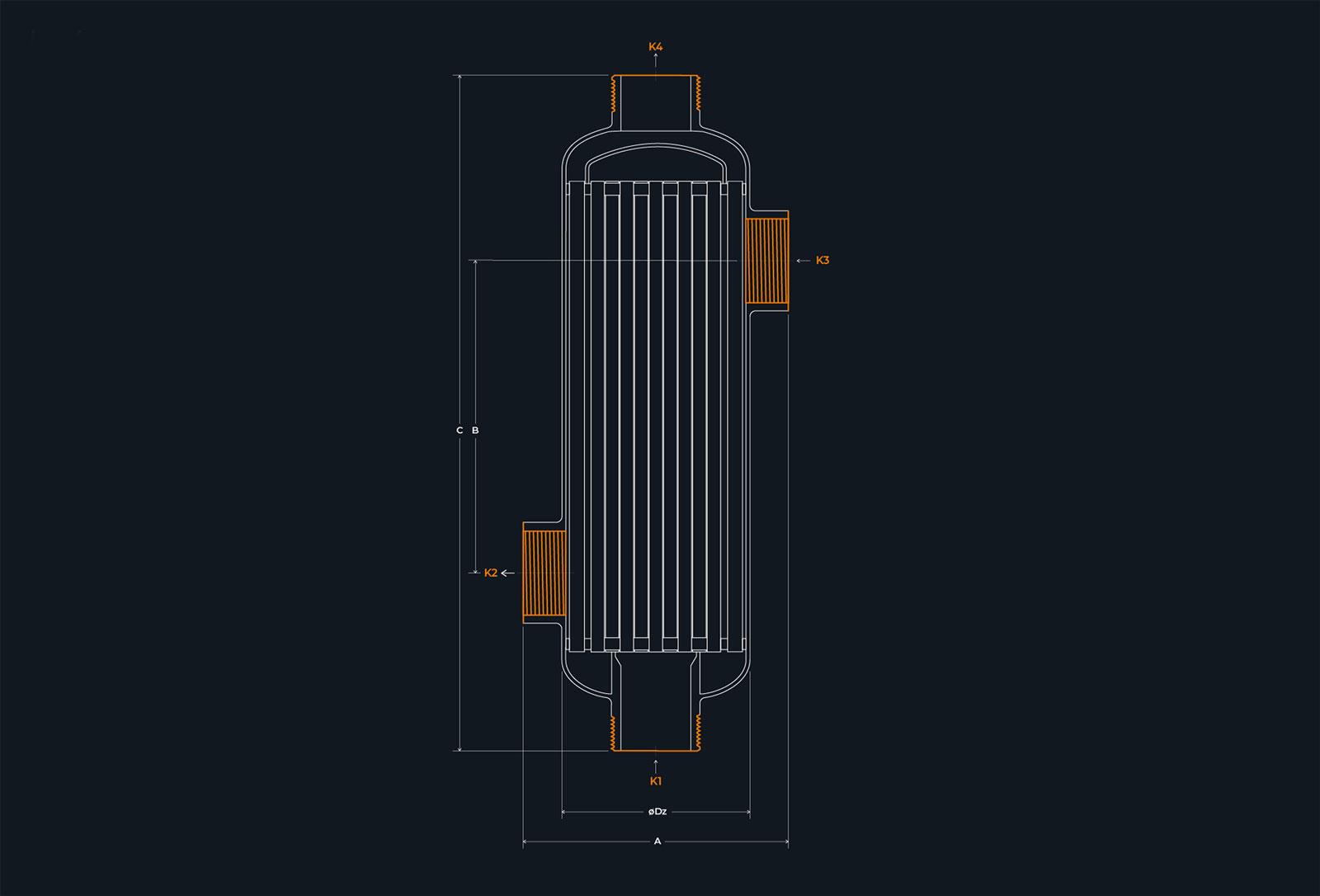

Технический чертеж
