Спецификация R

Техническая карта

Технические данные

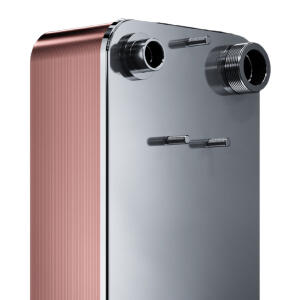

Размеры теплообменников Hexonic R / RC / RS

Таблицы серии R (PED): метрические и дюймовые данные из официальной спецификации

Метрические размеры мм · кг

Серия R / RC / RS · PED
Размеры A–F и масса в зависимости от числа пластин NP

Тип	Размеры [мм]						Масса [kg]
	A	B	C	D	E	F
RVA14	42	164	203	81	16	11+2,3*NP	0,7+0,049*NP
RVA22	42	260	299	81	16	11+2,3*NP	0,9+0,073*NP
RVA22(X)	42	260	299	81	16	11+1,9*NP	0,9+0,073*NP
RVA34	42	432	471	81	16	11+2,3*NP	1,3+0,116*NP
RVB31	68	232	286	123	28	12+2,35*NP	1,7+0,114*NP
RVB47	68	360	417	123	28	12+2,35*NP	2,3+0,168*NP
RVB60	68	480	538	125	28	13+2,35*NP	2,8+0,219*NP
RVB60(X)	68	480	538	125	28	13+1,95*NP	2,8+0,219*NP
RVC110	170	378	466	258	28	14+2,4*NP	12,5+0,409*NP
RVC170	170	600	688	258	28	14+2,4*NP	18+0,617*NP
RVM110	91	520	620	191	28	14+2,6*NP	13,9+0,408*NP
RVM110(X)	91	520	620	192	28	14+2*NP	13,9+0,408*NP
RVD235	204	682	788	310	114	17+2,2*NP	45,1+0,902*NP
RVE400	240	861	1008	387	93	19+2,7*NP	81,6+1,63*NP
RCA14	42	164	203	81	16	11+2,3*NP	0,7+0,049*NP
RCA22	42	260	299	81	16	11+2,3*NP	0,9+0,073*NP
RCA22(X)	42	260	299	81	16	11+1,9*NP	0,9+0,073*NP
RCA34	42	432	471	81	16	11+2,3*NP	1,3+0,116*NP
RCB31	68	232	286	123	28	12+2,35*NP	1,7+0,114*NP
RCB47	68	360	417	123	28	12+2,35*NP	2,3+0,168*NP
RCB60	68	480	538	125	28	13+2,35*NP	2,8+0,219*NP
RCB60(X)	68	480	538	125	28	13+1,95*NP	2,8+0,219*NP
RCC110	170	378	466	258	28	14+2,4*NP	12,5+0,409*NP
RCC170	170	600	688	258	28	14+2,4*NP	18+0,617*NP
RCM110	91	520	620	191	28	14+2,6*NP	13,9+0,408*NP
RCM110(X)	91	520	620	192	28	14+2*NP	13,9+0,408*NP
RCD235	204	682	788	310	114	17+2,2*NP	45,1+0,902*NP
RCE400	240	861	1008	387	93	19+2,7*NP	81,6+1,63*NP
RSA14	42	164	203	81	16	11+2,3*NP	0,7+0,049*NP
RSA22	42	260	299	81	16	11+2,3*NP	0,9+0,073*NP
RSA22(X)	42	260	299	81	16	11+1,9*NP	0,9+0,073*NP
RSA34	42	432	471	81	16	11+2,3*NP	1,3+0,116*NP
RSB31	68	232	286	123	28	12+2,35*NP	1,7+0,114*NP
RSB47	68	360	417	123	28	12+2,35*NP	2,3+0,168*NP
RSB60	68	480	538	125	28	13+2,35*NP	2,8+0,219*NP
RSB60(X)	68	480	538	125	28	13+1,95*NP	2,8+0,219*NP
RSC110	170	378	466	258	28	14+2,4*NP	12,5+0,409*NP
RSC170	170	600	688	258	28	14+2,4*NP	18+0,617*NP
RSM110	91	520	620	191	28	14+2,6*NP	13,9+0,408*NP
RSM110(X)	91	520	620	192	28	14+2*NP	13,9+0,408*NP
RSD235	204	682	788	310	114	17+2,2*NP	45,1+0,902*NP
RSE400	240	861	1008	387	93	19+2,7*NP	81,6+1,63*NP

NP — количество пластин Все размеры приведены в миллиметрах, масса вычисляется по формуле в ячейке.

Имперические размеры inch · lb

Серия R / RC / RS · PED
Габариты в дюймах и масса в фунтах

Тип	Габариты [inch]						Масса [lb]
	A	B	C	D	E	F
RVA14	1,7	6,46	7,99	3,19	0,6	0,43+0,09*NP	1,5+0,11*NP
RVA22	1,7	10,2	11,8	3,19	0,6	0,43+0,09*NP	2+0,16*NP
RVA22(X)	1,7	10,2	11,8	3,2	0,6	0,433+0,075*NP	1,98+0,16*NP
RVA34	1,7	17	18,5	3,19	0,6	0,43+0,09*NP	2,9+0,26*NP
RVB31	2,7	9,13	11,3	4,84	1,1	0,47+0,09*NP	3,7+0,25*NP
RVB47	2,7	14,2	16,4	4,84	1,1	0,47+0,09*NP	5,1+0,37*NP
RVB60	2,7	18,9	21,2	4,92	1,1	0,51+0,09*NP	6,2+0,48*NP
RVB60(X)	2,7	18,9	21,2	4,92	1,1	0,51+0,08*NP	6,2+0,48*NP
RVC110	6,7	14,9	18,4	10,2	1,1	0,55+0,09*NP	27,5+0,9*NP
RVC170	6,7	23,6	27,1	10,2	1,1	0,55+0,09*NP	39,5+1,36*NP
RVM110	3,6	20,5	24,4	7,52	1,1	0,55+0,1*NP	30,6+0,9*NP
RVM110(X)	3,6	20,5	24,4	7,56	1,1	0,55+0,08*NP	30,6+0,9*NP
RVD235	8	26,9	31	12,2	4,5	0,67 + 0,09*NP	99,1+1,98*NP
RVE400	9,5	33,9	39,7	15,2	3,7	0,75+0,106*NP	179,89+3,59*NP
RCA14	1,7	6,46	7,99	3,19	0,6	0,43+0,09*NP	1,5+0,11*NP
RCA22	1,7	10,2	11,8	3,19	0,6	0,43+0,09*NP	2+0,16*NP
RCA22(X)	1,7	10,2	11,8	3,2	0,6	0,433+0,075*NP	1,98+0,16*NP
RCA34	1,7	17	18,5	3,19	0,6	0,43+0,09*NP	2,9+0,26*NP
RCB31	2,7	9,13	11,3	4,84	1,1	0,47+0,09*NP	3,7+0,25*NP
RCB47	2,7	14,2	16,4	4,84	1,1	0,47+0,09*NP	5,1+0,37*NP
RCB60	2,7	18,9	21,2	4,92	1,1	0,51+0,09*NP	6,2+0,48*NP
RCB60(X)	2,7	18,9	21,2	4,92	1,1	0,51+0,08*NP	6,2+0,48*NP
RCC110	6,7	14,9	18,4	10,2	1,1	0,55+0,09*NP	27,5+0,9*NP
RCC170	6,7	23,6	27,1	10,2	1,1	0,55+0,09*NP	39,5+1,36*NP
RCM110	3,6	20,5	24,4	7,52	1,1	0,55+0,1*NP	30,6+0,9*NP
RCM110(X)	3,6	20,5	24,4	7,56	1,1	0,55+0,08*NP	30,6+0,9*NP
RCD235	8	26,9	31	12,2	4,5	0,67 + 0,09*NP	99,1+1,98*NP
RCE400	9,5	33,9	39,7	15,2	3,7	0,75+0,106*NP	179,89+3,59*NP
RSA14	1,7	6,46	7,99	3,19	0,6	0,43+0,09*NP	1,5+0,11*NP
RSA22	1,7	10,2	11,8	3,19	0,6	0,43+0,09*NP	2+0,16*NP
RSA22(X)	1,7	10,2	11,8	3,2	0,6	0,433+0,075*NP	1,98+0,16*NP
RSA34	1,7	17	18,5	3,19	0,6	0,43+0,09*NP	2,9+0,26*NP
RSB31	2,7	9,13	11,3	4,84	1,1	0,47+0,09*NP	3,7+0,25*NP
RSB47	2,7	14,2	16,4	4,84	1,1	0,47+0,09*NP	5,1+0,37*NP
RSB60	2,7	18,9	21,2	4,92	1,1	0,51+0,09*NP	6,2+0,48*NP
RSB60(X)	2,7	18,9	21,2	4,92	1,1	0,51+0,08*NP	6,2+0,48*NP
RSC110	6,7	14,9	18,4	10,2	1,1	0,55+0,09*NP	27,5+0,9*NP
RSC170	6,7	23,6	27,1	10,2	1,1	0,55+0,09*NP	39,5+1,36*NP
RSM110	3,6	20,5	24,4	7,52	1,1	0,55+0,1*NP	30,6+0,9*NP
RSM110(X)	3,6	20,5	24,4	7,56	1,1	0,55+0,08*NP	30,6+0,9*NP
RSD235	8	26,9	31	12,2	4,5	0,67 + 0,09*NP	99,1+1,98*NP
RSE400	9,5	33,9	39,7	15,2	3,7	0,75+0,106*NP	179,89+3,59*NP

Inch / lb — пересчитанные значения Имперические данные соответствуют официальной таблице серии R; формулы массы аналогичны метрическим.

Техническая карта

Технический чертеж
