Спецификация P-Line

Техническая карта

Технические данные

Размеры теплообменников Hexonic P-line

Серия P-line — фармацевтические кожухотрубные теплообменники с двойной трубной решёткой. Ниже — габариты и техпараметры по спецификации.

Габаритные размеры мм

Серия P-line
Длины A, B, C, наружный диаметр кожуха и диаметр труб

Тип	A	B	C	ØDz	Схема проходов	Ø труб
P-050.070.08	176	709	880	60,3	1P	8
P-050.110.08	176	1009	1180	60,3	1P	8
P-050.140.08	176	1309	1480	60,3	1P	8
P-080.070.08	300	518	1002	88,9	1P	8
P-080.110.08	300	958	1442	88,9	1P	8
P-080.140.08	300	1258	1742	88,9	1P	8
P-100.070.08	325	518	1036,3	114,3	1P	8
P-100.110.08	325	958	1476,3	114,3	1P	8
P-100.140.08	325	1258	1776,3	114,3	1P	8
P-125.110.08	350	958	1525,6	139,7	1P, 2P	8
P-125.140.08	350	1258	1825,6	139,7	1P, 2P	8
P-125.190.08	350	1728	2295,6	139,7	1P, 2P	8
P-150.110.08	370	960	1546,8	159	1P, 2P	8
P-150.140.08	370	1260	1846,8	159	1P, 2P	8
P-150.190.08	370	1730	2316,8	159	1P, 2P	8
P-200.110.08	460	924	1789,8	219,1	1P, 2P, 4P	8
P-200.140.08	460	1224	2089,8	219,1	1P, 2P, 4P	8
P-200.190.08	460	1694	2559,8	219,1	1P, 2P, 4P	8
P-250.110.08	555	926	1953,2	273	1P, 2P, 4P	8
P-250.140.08	555	1226	2253,2	273	1P, 2P, 4P	8
P-250.190.08	555	1696	2732,2	273	1P, 2P, 4P	8
P-050.070.12	176	709	880	60,3	1P	12,7
P-050.110.12	176	1009	1180	60,3	1P	12,7
P-050.140.12	176	1309	1480	60,3	1P	12,7
P-080.070.12	300	518	1002	88,9	1P	12,7
P-080.110.12	300	958	1442	88,9	1P	12,7
P-080.140.12	300	1258	1742	88,9	1P	12,7
P-100.070.12	325	518	1036,3	114,3	1P	12,7
P-100.110.12	325	958	1476,3	114,3	1P	12,7
P-100.140.12	325	1258	1776,3	114,3	1P	12,7
P-125.110.12	350	958	1525,6	139,7	1P, 2P	12,7
P-125.140.12	350	1258	1825,6	139,7	1P, 2P	12,7
P-125.190.12	350	1728	2295,6	139,7	1P, 2P	12,7
P-150.110.12	370	960	1546,8	159	1P, 2P	12,7
P-150.140.12	370	1260	1846,8	159	1P, 2P	12,7
P-150.190.12	370	1730	2316,8	159	1P, 2P	12,7
P-200.110.12	460	924	1789,8	219,1	1P, 2P, 4P	12,7
P-200.140.12	460	1224	2089,8	219,1	1P, 2P, 4P	12,7
P-200.190.12	460	1694	2559,8	219,1	1P, 2P, 4P	12,7
P-250.110.12	555	926	1953,2	273	1P, 2P, 4P	12,7
P-250.140.12	555	1226	2253,2	273	1P, 2P, 4P	12,7
P-250.190.12	555	1696	2732,2	273	1P, 2P, 4P	12,7

Геометрия A, B, C — длины по каталогу P-line; ØDz — наружный диаметр кожуха; схемы проходов: 1P / 2P / 4P.

Технические параметры м² · кг · л

Площадь теплообмена, масса и ёмкости
Отдельно для 1P / 2P / 4P (где доступны)

Тип	Площадь [m²]	Масса [kg]			Ёмкость трубной стороны [l]			Ёмкость кожуха [l]
		1P	2P	4P	1P	2P	4P
P-050.070.08	0,3	10,7	–	–	0,5	–	–	1,2
P-050.110.08	0,5	12,6	–	–	0,6	–	–	1,7
P-050.140.08	0,6	14,6	–	–	0,8	–	–	2,1
P-080.070.08	0,5	33,3	–	–	1,3	–	–	2,9
P-080.110.08	0,8	38,1	–	–	1,7	–	–	4,7
P-080.140.08	1	41,4	–	–	2	–	–	5,9
P-100.070.08	0,8	34,2	–	–	2,5	–	–	4,9
P-100.110.08	1,3	41,4	–	–	3,2	–	–	7,8
P-100.140.08	1,6	46,2	–	–	3,7	–	–	9,9
P-125.110.08	2	61,3	64,9	–	5,3	3,2	–	11,5
P-125.140.08	2,5	68,1	71,7	–	6	3,9	–	14,6
P-125.190.08	3,3	79,5	83,1	–	7,2	5,1	–	19,2
P-150.110.08	2,9	80	85,1	–	7,6	4,5	–	28,6
P-150.140.08	3,6	90,3	95,4	–	8,6	5,6	–	30,8
P-150.190.08	4,9	107,7	112,7	–	10,4	7,4	–	38,3
P-200.110.08	4,2	125,5	130,2	131,1	15,8	7	6,9	31,7
P-200.140.08	5,4	140,9	145,6	146,4	17,3	8,5	8,4	39,6
P-200.190.08	7,2	165	169,7	170,5	19,7	10,8	10,7	52
P-250.110.08	7,8	185,2	202,4	203,7	31,5	12,8	12,5	44,9
P-250.140.08	10	211,3	228,4	229,7	34,3	15,5	15,3	56,5
P-250.190.08	13,3	252,1	269,3	270,5	38,6	19,9	19,6	74,5
P-050.070.12	0,2	10,6	–	–	0,4	–	–	1,3
P-050.110.12	0,3	12,5	–	–	0,6	–	–	1,8
P-050.140.12	0,3	14,4	–	–	0,7	–	–	2,2
P-080.070.12	0,4	35,2	–	–	1,6	–	–	2,4
P-080.110.12	0,7	41,3	–	–	2,2	–	–	3,8
P-080.140.12	0,9	45,4	–	–	2,6	–	–	4,7
P-100.070.12	0,6	35,7	–	–	2,7	–	–	4,5
P-100.110.12	1	43,8	–	–	3,5	–	–	7,2
P-100.140.12	1,2	49,4	–	–	4,1	–	–	9
P-125.110.12	1,7	67,8	70,7	–	6,1	4,1	–	9,8
P-125.140.12	2,1	76,3	79,2	–	7	5	–	12,5
P-125.190.12	2,8	90,7	93,6	–	8,7	6,6	–	16,3
P-150.110.12	2	83,5	88,5	–	8	5	–	27,7
P-150.140.12	2,6	94,8	99,8	–	9,1	6,1	–	29,6
P-150.190.12	3,5	114	119,1	–	11,1	8,1	–	36,7
P-200.110.12	3,6	138,8	143,5	144,3	17,8	9	9	27,8
P-200.140.12	4,6	157,9	162,6	163,4	19,8	11	10,9	34,7
P-200.190.12	6,2	187,9	192,6	193,4	23	14,1	14	45,5
P-250.110.12	6,8	210,5	228,5	229,8	35,4	16,7	16,4	37,4
P-250.140.12	8,7	243,9	261,9	263,2	39,2	20,4	20,1	47
P-250.190.12	11,6	296,3	314,2	317,3	45	26,3	26	62,1

Теплотехника Масса указана для горизонтального исполнения; значения приведены отдельно для одно-, двух- и четырёхходовых схем, где они существуют.

Техническая карта

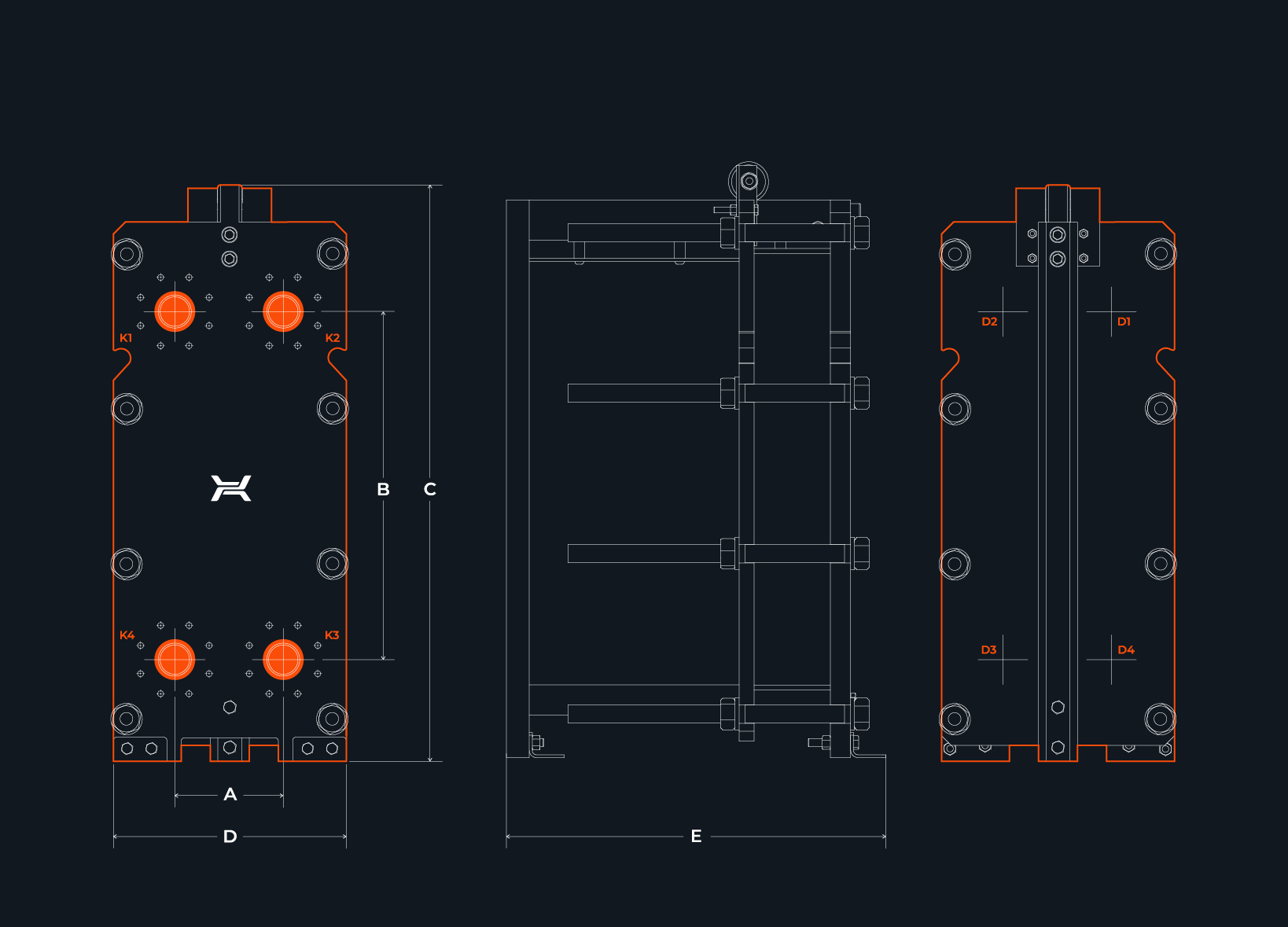

Технический чертеж
