Спецификация JAD (K) — технические данные теплообменников JAD (K)

Спецификация JAG

Технические данные

Таблица размеров Hexonic JAG

Метрические размеры мм · бар · пластин

Серия JAG · Типовое строение
A, B, C, D, E, max пластин

Тип	A	B	C	D	E	Max пластин	Max давление [бар]
JFA-003	70	280	434	210	554	87	6/10/16/25
JFA-006	70	490	644	210	554	87	6/10/16/25
JFA-009	70	710	864	210	554	87	6/10/16/25
JFB-010	133	400	594	315	1108	173	6/10/16/25
JFB-015	133	740	934	315	1108	173	6/10/16/25
JFB-025	133	1100	1294	315	1108	173	6/10/16/25

NP — количество пластин Данные взяты из спецификации JAG: размеры в мм, макс. давление работы, макс. число пластин. :contentReference[oaicite:2]{index=2}

Имперические размеры inch · psi · пластин

Серия JAG · По данным спецификации

Тип	A	B	C	D	E	Max пластин	Max давление
JFC-035	8,46	39,8	50,8	17,3	44,5	169	150/250/300
JFD-030	10,2	28,7	44,5	21,7	105	560	150/250
JFD-060	10,2	54,3	70,1	21,7	105	560	150/250
JFD-080	10,24	73,23	91,2	21,7	85,16	560	150/250
JFE-045	12,8	35,4	53,9	25,8	108	743	150/250/300

NP — количество пластин Имперические данные JAG (дюймы и фунты) — конвертированы из спецификации. :contentReference[oaicite:3]{index=3}

Техническая карта

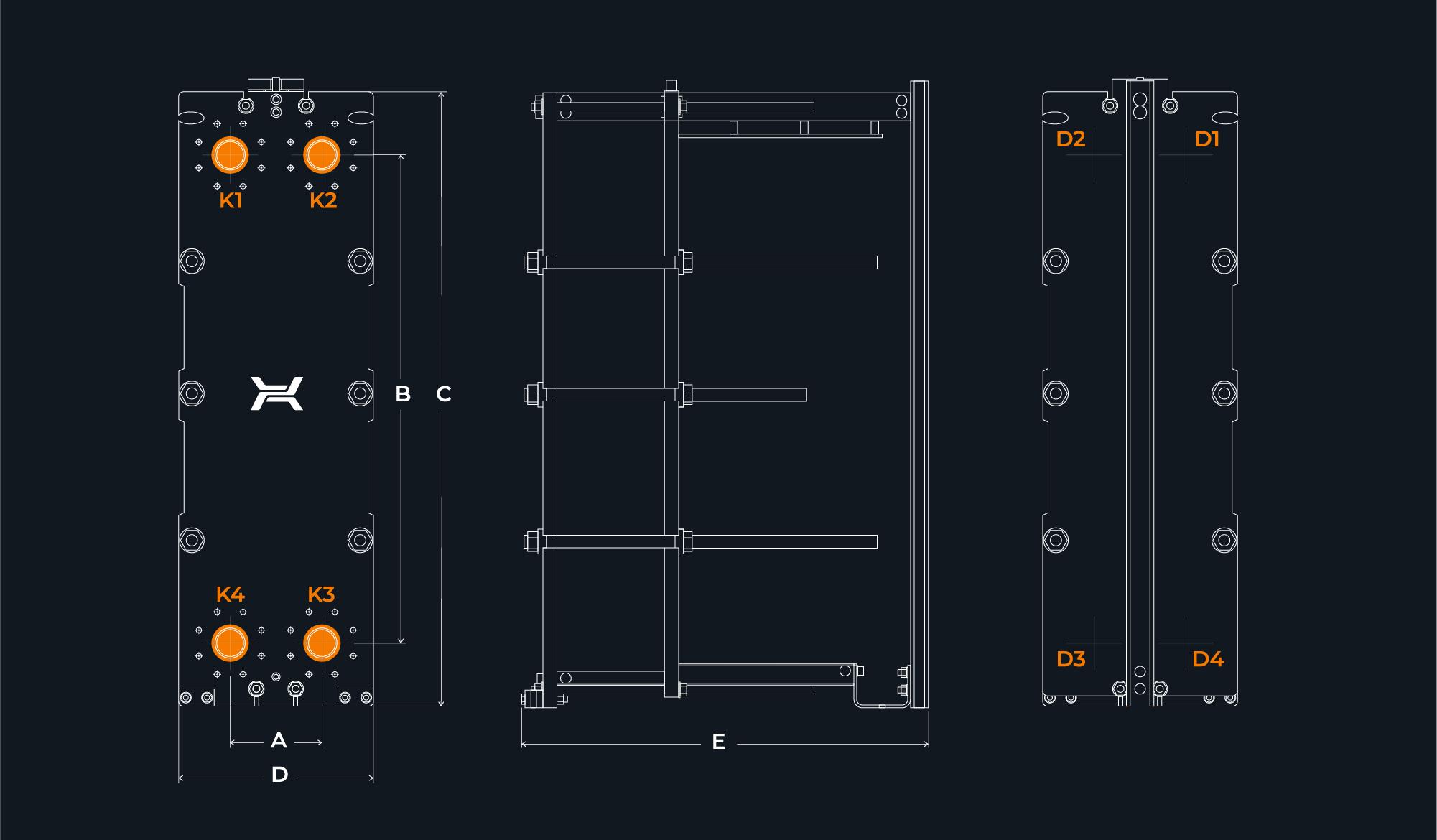

Технический чертеж
