Спецификация JAD (K) — технические данные теплообменников JAD (K)

Отдел продаж

+7 (499) 113-33-76

Спецификация H

Техническая карта

Технические данные

Таблица размеров Hexonic H

Метрические размеры мм · m² · кг · л

Jedn. metryczne · PED / ASME
A–C, Dz, площадь, Ø трубки, масса и объёмы

Тип	A [mm]	B [mm]	C [mm]	Dz [mm]	Площадь [m²]	Ø трубки [mm]	Масса [kg]	Объём трубной стороны [l]	Объём стороны кожуха [l]
H0 K	100	418	585	80	0,29	8	7,1	0,5	1
H1 K	110	618	800	101,6	0,8	8	10,3	1,1	2,4
H2 K	110	890	1060	101,6	1,32	8	13,4	1,9	3
H0 K	100	418	585	80	0,29	8	4,1	0,5	1
H1 K	110	618	800	102	0,76	8	7,3	1,1	2,4
H2 K	110	890	1060	102	1,32	8	10,9	1,9	3

Метрика (мм / m² / кг / л) Строки продублированы для двух вариантов исполнения (PED и ASME), как в оригинальной таблице.

Имперические размеры inch · ft² · lb · gal

Jedn. imperialne · PED / ASME
A–C, Dz, площадь, Ø трубки, масса и объёмы

Тип	A [in]	B [in]	C [in]	Dz [in]	Площадь [ft²]	Ø трубки [in]	Масса [lb]	Объём трубной стороны [gal]	Объём стороны кожуха [gal]
H0 K	3,94	16,46	23,03	3,15	3,12	0,31	15,65	0,13	0,26
H1 K	4,33	24,33	31,50	4,00	8,61	0,31	22,71	0,29	0,63
H2 K	4,33	35,04	41,73	4,00	14	0,31	29,54	0,50	0,79
H0 K	3,9	16,5	23	3,1	3,1	0,31	9	0,1	0,3
H1 K	4,3	24,3	31,5	4	8,2	0,31	16,1	0,3	0,6
H2 K	4,3	35	41,7	4	14,2	0,31	24	0,5	0,8

Имперические единицы Значения скопированы из раздела «Jedn. imperialne» для H (включая обе группы данных).

Техническая карта

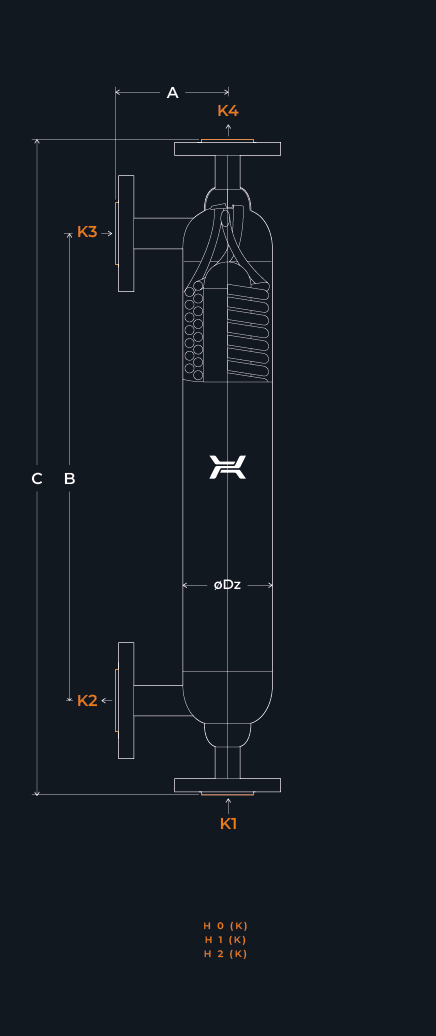

Технический чертеж
