Спецификация F
Техническая карта
Технические данные
Таблица размеров Hexonic F

Размеры теплообменников Hexonic F

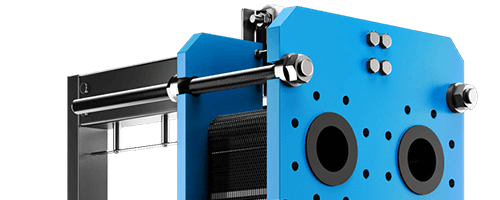

Серия F — разборные пластинчатые теплообменники; данные взяты из спецификации F (метрические и имперические единицы, PED).

Метрические размеры (PED) мм · bar
Серия F · PED
Размеры A–E, допустимое давление, макс. число пластин и присоединения
Тип Размеры [мм] Допустимое давление [bar] Макс. число пластин Тип и материал присоединений Размеры присоединений
A B C D E
FA-004 70381473204605 6, 10, 16, 25 91 Threaded connections, Nozzle material: SS, TI G1,25''
FA-008 70656755204605 6, 10, 16, 25 91 Threaded connections, Nozzle material: SS, TI G1,25''
FB-007 1263945963001163 6, 10, 16, 25 148 Threaded connections, Nozzle material: SS, TI G2''
FB-014 1266948963001163 6, 10, 16, 25 148 Threaded connections, Nozzle material: SS, TI G2''
FB-020 12689410963001163 6, 10, 16, 25 148 Threaded connections, Nozzle material: SS, TI G2''
FC-009 1923806263951125 6, 10, 16, 25 180 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN65
FC-019 1927009463951125 6, 10, 16, 25 180 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN65
FC-031 192105012963951125 6, 10, 16, 25 180 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN65
FD-021 22571911874803175 6, 10, 16, 25 510 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN100
FD-051 225136517544803175 6, 10, 16, 25 510 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN100
FE-041 29689015446084210 6, 10, 16, 25 660 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN150
FE-062 296129219466084210 6, 10, 16, 25 660 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN150
FE-086 296169423486084210 6, 10, 16, 25 660 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN150
PED — метрические единицы Данные полностью взяты из таблицы «Размеры [мм]» на странице спецификации F.
Имперические размеры (PED) inch · psi
Серия F · PED
Габариты A–E в дюймах, допустимое давление и присоединения
Тип Габариты [inch] Допустимое давление [psi] Макс. число пластин Тип и материал присоединений Размеры присоединений
A B C D E
FA-004 2,7615,0018,628,0323,82 87/145/232/362 91 Threaded connections, Nozzle material: SS, TI G1,25''
FA-008 2,7625,8329,728,0323,82 87/145/232/362 91 Threaded connections, Nozzle material: SS, TI G1,25''
FB-007 4,9615,5123,4611,8145,79 87/145/232/362 148 Threaded connections, Nozzle material: SS, TI G2''
FB-014 4,9627,3235,2811,8145,79 87/145/232/362 148 Threaded connections, Nozzle material: SS, TI G2''
FB-020 4,9635,2043,1511,8145,79 87/145/232/362 148 Threaded connections, Nozzle material: SS, TI G2''
FC-009 7,5614,9624,6515,5544,29 87/145/232/362 180 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN65
FC-019 7,5627,5637,2415,5544,29 87/145/232/362 180 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN65
FC-031 7,5641,3451,0215,5544,29 87/145/232/362 180 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN65
FD-021 8,8628,3146,7318,90125,00 87/145/232/362 510 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN100
FD-051 8,8653,7469,0618,90125,00 87/145/232/362 510 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN100
FE-041 11,6535,0460,7923,94165,75 87/145/232/362 660 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN150
FE-062 11,6550,8776,6123,94165,75 87/145/232/362 660 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN150
FE-086 11,6566,6992,4423,94165,75 87/145/232/362 660 Flange holes, Liner material: NBR, EPDM VITON, SS, TI DN150
PED — имперические единицы Данные скопированы из таблицы «Габариты [дюйм]» на той же странице спецификации F.
Техническая карта
Технический чертеж
