Спецификация AS
Техническая карта
Технические данные
Таблица размеров Hexonic AS (Asymmetric)

Размеры теплообменников Hexonic AS (Asymmetric)

Серия AS: асимметричные паяные теплообменники — данные из официальной спецификации

Метрические размеры мм · кг
Серия AS · PED / ASME
Размеры A–F, макс. число пластин и масса
Тип Размеры [мм] Макс. число пластин Масса [kg]
A B C D E F
LA21 AS 40 278 314 73 14 11+2,3*NP 60 0,58+0,06*NP
LC110 AS 170 378 466 258 28/38; 100 11+2,4*NP 200 8,7+0,408*NP
NP — количество пластин Метрическая таблица AS: размеры в миллиметрах, масса — линейная функция числа пластин NP.
Имперические размеры inch · lb
Серия AS · PED / ASME
Габариты в дюймах и масса в фунтах
Тип Габариты [inch] Макс. число пластин Масса [lb]
A B C D E F
LA21 AS 1,57 10,94 13,43 2,87 0,55 0,39+0,09*NP 60 1,28+0,13*NP
LC110 AS 6,69 14,88 18,35 10,2 1,89 0,39+0,09*NP 200 19,18+0,90*NP
Inch / lb — пересчитанные значения Империческая таблица AS: размеры в дюймах, масса в фунтах; формулы массы соответствуют метрическим данным.
Техническая карта

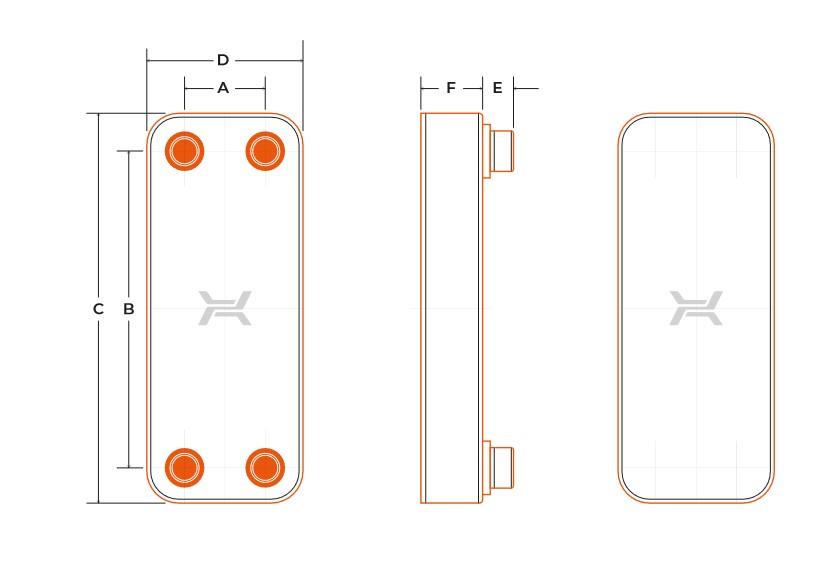

Технический чертеж
